Theodolit einfach erklärt: Aufbau, Funktion und Einsatzgebiete
Was ist ein Theodolit?
Ein Theodolit ist ein optisches Messgerät zur Bestimmung von horizontalen und vertikalen Winkeln. Mit seiner Hilfe lassen sich Punkte exakt im Raum festlegen, Höhenunterschiede bestimmen, Linien verlängern oder Gefälle abstecken. Neben der klassischen Landvermessung wird der Theodolit auch in der Bau- und Infrastrukturplanung, in der Meteorologie sowie in Spezialbereichen wie der Raumfahrt eingesetzt, beispielsweise bei der präzisen Ausrichtung von Startanlagen.
Grundsätzlich unterscheidet man zwischen digitalen und analogen Theodoliten. Digitale Theodolite sind heute der Standard, da sie eine hohe Genauigkeit bieten und durch moderne Anzeige- und Speicherfunktionen die Arbeit deutlich erleichtern. Analoge Theodolite werden nur noch selten verwendet, spielen aber in der Ausbildung und bei speziellen Messaufgaben weiterhin eine Rolle.
Aufbau und wichtige Komponenten

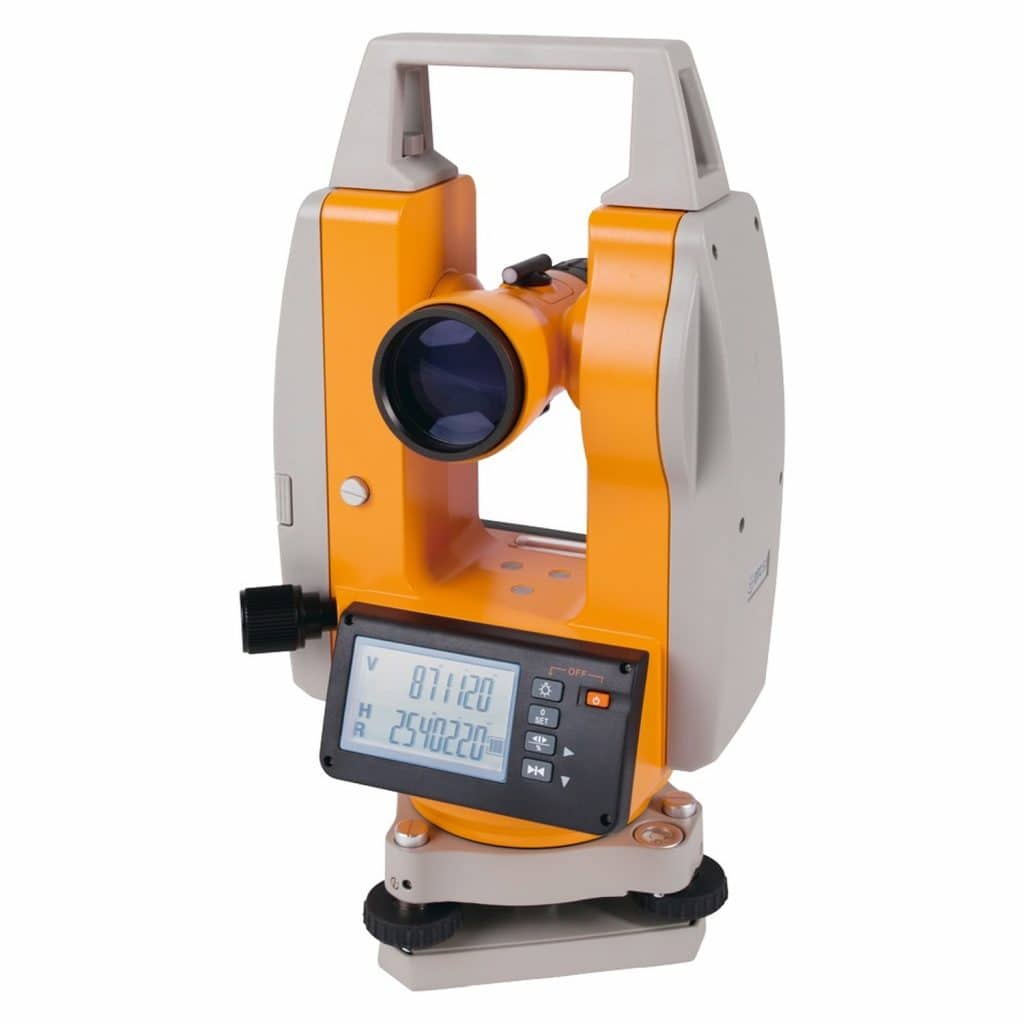

Ein Theodolit besteht aus zwei Hauptbereichen: dem Oberbau und dem Unterbau. Der Oberbau enthält das Fernrohr mit Okular und Objektiv, den Vertikalkreis sowie verschiedene Stellschrauben, mit denen das Gerät exakt auf einen Zielpunkt ausgerichtet wird. Der Unterbau umfasst den Horizontalkreis, über den horizontale Winkel bestimmt werden.
Weitere wichtige Bestandteile sind das Stativ, Feintriebe, Nivellierschrauben, Zielhilfe und Fokussierknopf. Das Stativ sorgt für einen stabilen Stand während der Messung. Die Nivellierschrauben und Feintriebe ermöglichen eine sehr genaue Justierung des Geräts. Über die Zielhilfe und den Fokussierknopf wird das Fernrohr präzise auf den gewünschten Messpunkt eingestellt. Bei modernen digitalen Theodoliten werden die gemessenen Winkel direkt auf einem Display angezeigt und lassen sich dadurch besonders gut ablesen.
Wie misst man mit einem Theodolit?
Die Messung mit einem Theodolit erfolgt in mehreren Schritten. Zunächst wird das Gerät auf einem Stativ befestigt und sorgfältig lotrecht ausgerichtet. Anschließend wird ein Referenzpunkt anvisiert, zum Beispiel ein Pflock, ein Nagel oder ein markierter Messpunkt. Dieser Punkt dient als Ausgangsrichtung und wird für die Nullstellung verwendet.
Danach wird das Fernrohr zum zweiten Messpunkt geschwenkt. Der horizontale Winkel zwischen dem Referenzpunkt und dem zweiten Zielpunkt kann nun abgelesen werden. Für vertikale Messungen wird das Fernrohr auf ein höher oder tiefer gelegenes Ziel gerichtet, etwa eine Gebäudekante oder einen Geländepunkt. Der Vertikalwinkel wird anschließend auf dem Gerät angezeigt oder abgelesen. Auf diese Weise lassen sich horizontale und vertikale Winkel präzise erfassen und als Grundlage für weitere Berechnungen, Absteckungen oder Kontrollen nutzen.
Unterschied zwischen Theodolit und Tachymeter
Der wichtigste Unterschied zwischen Theodolit und Tachymeter liegt im Funktionsumfang. Ein Theodolit dient in erster Linie zur Messung von Winkeln. Er erfasst horizontale und vertikale Winkel sehr genau, misst aber keine Strecken.
Ein Tachymeter ist eine Weiterentwicklung des Theodolits. Es kombiniert die Winkelmessung mit einer elektronischen Distanzmessung und kann dadurch Winkel und Strecken in einem einzigen Gerät erfassen. Deshalb ist das Tachymeter heute in vielen Bereichen der Vermessung das vielseitigere Instrument. Der Theodolit wird dagegen vor allem dort eingesetzt, wo besonders präzise Winkelmessungen gefragt sind oder wo die Grundlagen der Vermessungstechnik vermittelt werden.
Unterschied zwischen Theodolit und Nivelliergerät
Auch zwischen Theodolit und Nivelliergerät gibt es klare Unterschiede. Ein Nivelliergerät dient vor allem zur Bestimmung von Höhenunterschieden. Es arbeitet mit einem horizontal ausgerichteten Zielfernrohr und wird häufig im Straßenbau, Kanalbau oder bei klassischen Höhenmessungen eingesetzt.
Der Theodolit ist deutlich vielseitiger, da er sowohl horizontale als auch vertikale Winkel messen kann. Er eignet sich dadurch für komplexere Vermessungsaufgaben, bei denen nicht nur Höhen, sondern auch Richtungen und Winkel eine wichtige Rolle spielen. Einfach gesagt: Das Nivelliergerät ist der Spezialist für Höhenmessungen, während der Theodolit der Spezialist für präzise Winkelmessungen ist.
Warum die Achsen beim Theodolit so wichtig sind
Damit ein Theodolit zuverlässige Messergebnisse liefert, müssen seine Achsen exakt zueinander ausgerichtet sein. Die Stehachse verläuft lotrecht in Richtung der Schwerkraft. Die Kippachse steht senkrecht zur Stehachse, und die Zielachse ist wiederum senkrecht zur Kippachse angeordnet. Im Idealfall schneiden sich diese Achsen in einem gemeinsamen Punkt.
Kommt es zu Abweichungen, spricht man von Achsfehlern. Solche Fehler können die Messergebnisse beeinflussen und müssen deshalb erkannt oder ausgeglichen werden. In der Praxis geschieht das zum Beispiel durch Messungen in zwei Fernrohrlagen oder durch integrierte Kompensatoren, die bei modernen Geräten bestimmte Abweichungen automatisch korrigieren.
Vorteile eines Theodolits
Ein Theodolit bietet mehrere Vorteile, die ihn auch heute noch zu einem wichtigen Vermessungsinstrument machen. Besonders hervorzuheben ist die hohe Genauigkeit bei Winkelmessungen. Gerade bei Aufgaben, bei denen Richtungen und Winkel exakt bestimmt werden müssen, liefert der Theodolit sehr zuverlässige Ergebnisse.
Zudem ist er vielseitig einsetzbar und kann sowohl auf ebenem als auch auf geneigtem Gelände verwendet werden. Das optische Vergrößerungssystem ermöglicht eine klare Zielerfassung, während moderne digitale Anzeigen die Bedienung und Ablesung deutlich erleichtern. Auch bei wechselnden Bedingungen im Außeneinsatz kann ein sorgfältig aufgebauter und korrekt justierter Theodolit stabile Messergebnisse liefern.
Typische Einsatzgebiete
Theodolite kommen in vielen Bereichen der Vermessung und Technik zum Einsatz. Im Bauwesen dienen sie zur Absteckung, Kontrolle und Ausrichtung von Bauwerken. In der Ingenieur- und Landvermessung werden sie für präzise Geländeaufnahmen und Richtungsbestimmungen genutzt.
Auch in der Ausbildung spielen Theodolite eine wichtige Rolle, da sie die Grundlagen der Winkelmessung besonders anschaulich vermitteln. Darüber hinaus finden sie in Spezialbereichen wie der Meteorologie oder der Raumfahrt Anwendung, wenn exakte Winkelbestimmungen erforderlich sind.
Fazit: Der Theodolit bleibt ein wichtiges Präzisionsinstrument
Der Theodolit ist weit mehr als ein klassisches Vermessungsgerät. Er steht für Präzision, Zuverlässigkeit und handwerkliche Genauigkeit in der Vermessungstechnik. Auch wenn moderne Tachymeter heute viele Aufgaben übernehmen, bleibt der Theodolit in Ausbildung, Forschung und speziellen Messanwendungen weiterhin relevant.
Wer horizontale und vertikale Winkel exakt bestimmen möchte, findet im Theodolit ein bewährtes und präzises Instrument. Damit bildet er bis heute eine wichtige Brücke zwischen traditioneller Vermessungstechnik und moderner Messtechnik. Passende Vermessungstechnik und Zubehör findet ihr in unserem Onlineshop.
